IEI 推出全新智能 PoE 管理系统——AFL3 系列

May 12, 2020

IEI Event News
banner
产品特点 产品规格 I/O 接口 尺寸
订单信息 选装信息 包装清单

产品特点

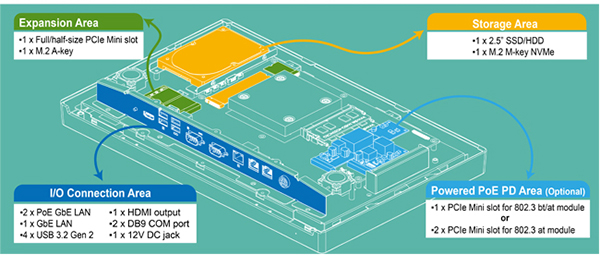

► 丰富的 I/O 接口

► IEEE802.3 PD 模块

GPOE-PD-BT01-R10

  • 支持 PoE IEEE802.3 af/at/bt
  • 支持高达71W PD
  • miniPCIe 外形尺寸（IEI 引脚定义）
  • 运行温度-10°C ~ 60°C
  • 运行湿度： 5% ~ 95%

GPOE-PD-AT01-R10

  • 支持 PoE IEEE802.3 af/at
  • 支持 高达 25.5 W PD
  • miniPCIe 外形尺寸（IEI 引脚定义）
  • 运行温度0°C ~ 60°C
  • 运行湿度：5% ~ 95%

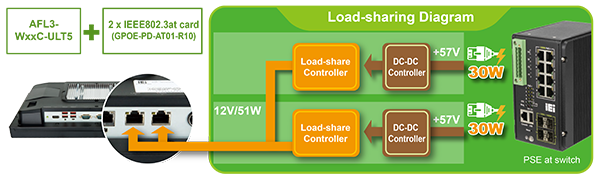

► IEEE802.3at 负载共享

无法将自己的 PSE 交换机升级到 IEEE802.3bt 标准的客户可以通过简单地安装 IEI 的 GPoE-PD-AT01 模块来升级 WHL-U 平板电脑，并通过两个 IEEE802.3at 标准 PSE 端口为设备供电。

规格
型号 AFL3-W15C-ULT5 AFL3-W19C-ULT5 AFL3-W22C-ULT5
LCD 尺寸 15.6” 18.5” 21.5”
分辨率 1366 x 768 (16:9) 1366 x 768 (16:9) 1920 x 1080 (16:9)
亮度（cd/m²） 300 250 250
对比度 500:01:00 1000:01:00 1000:01:00
可视角（H-V） 170º/160º 170º/160º 170º/160º
背光 MTBF（小时） 50000 30000 30000
触控 触控屏 带 USB 接口的 PCAP（防紫外线/防眩光）
触控器 EXC3160
主板 CPU Intel® Whiskey Lake-U 四核处理器
内存 双 260-pin 2400MHz 双通道 DDR4 SO-DIMM，最高支持 32 GB
以太网 LAN1 & LAN2: Intel® I211; LAN3: Intel® I219
音频编解码器 ALC269
存储 1 X M.2 M key 2242/60/80 PCIe 3.0 x4（PCIe/SATA 信号）
1 x 2.5” SATA 3Gb/s 硬盘位
I/O 端口和开关 2 个 PoE GBE LAN（选装 IEEE802.3af/at/bt）
1 x GbE LAN
4 x USB 3.2 Gen.2
1 x HDMI™ 输出
1 x RS-232/422/485
1 x RS-232
1 x 12V DC jack
1 x Power 开关
1 x AT/ATX 开关
E-Window 扩展 miniPCIe 插槽（PCIe+USB）
音频 AMP 2W + 2W AMP 3W + 3W （内置扬声器）
摄像头/麦克风 200 万像素，配置弱光功能，数字麦克风
无线与蓝牙 IEEE 802.11 a/b/g/n/ac，蓝牙 4.1
M.2 A+E key 2230 插槽（PCIe/USB 信号）
外观 前面板结构 PC + ABS 塑料
安装方式 面板式、壁挂式和VESA 75/100
颜色 Black C
尺寸（宽 X 高 X 深）（mm）/td> 396 x 250 x 64 470 x 290 x 70 528 x 336 x 68
切口尺寸（宽 X 高） 369 x 226 443 x 261 502 x 303
净重/毛重（kg） 4.5/6.5 7.3/10 8.27/11.27
环境 运行温度（℃）
（气流环境）		 -20ºC ~ 50ºC (-4ºF ~ 122ºF )
存储温度（℃） -20ºC ~ 60ºC (-4ºF ~ 140ºF )
湿度 10%-95%(无冷凝)
IP 等级 IP 64 级别前面板
安全与 EMC CE/FCC A 类
散热方案 无风扇
电源 电源要求 12V, 8A
Poe IEEE802.3af/at/bt（冗余，电源负载共享）
ErP ErP 2009/125/EC

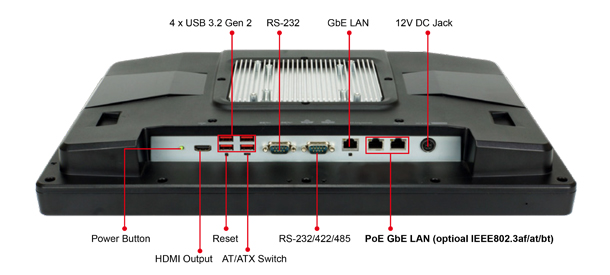

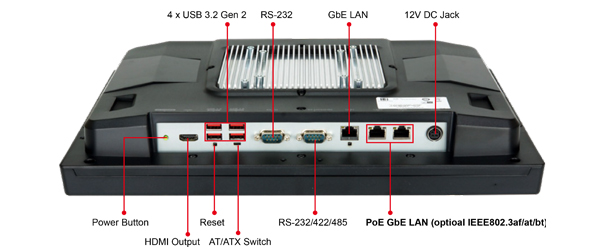

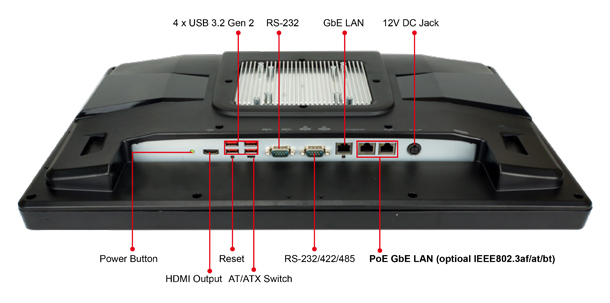

I/O 接口

AFL3-W15C-ULT5
interface

AFL3-W19C-ULT5
interface

AFL3-W22C-ULT5
interface

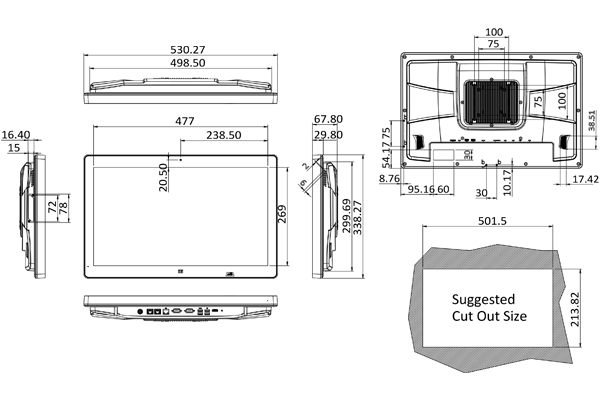

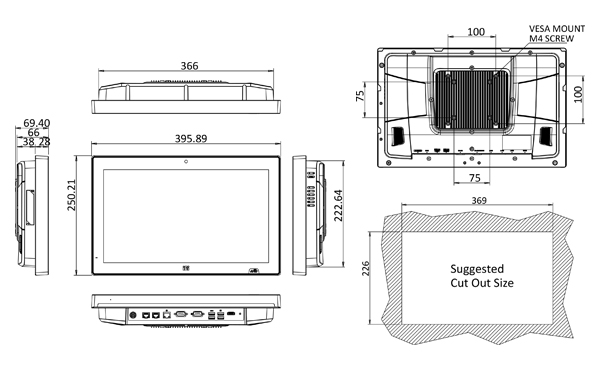

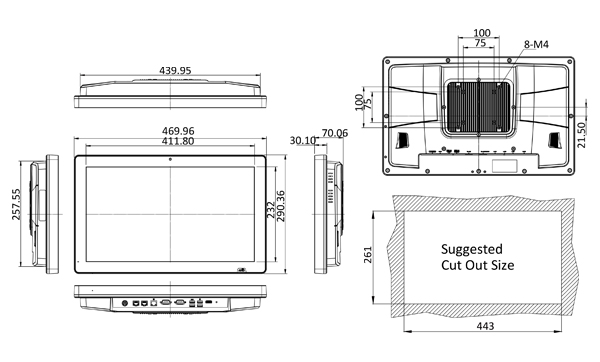

尺寸 (单位: mm)

AFL3-W15C-ULT5
Dimensions

AFL3-W19C-ULT5
Dimensions

AFL3-W22C-ULT5
Dimensions

订单信息
料号 描述信息
AFL3-W15C-ULT5-i5/P/PC/4G-R10 Wide 15.6” 300cd/m² 1366x768 Panel PC with 8th generation 14nm Intel® Whiskey Lake Core™ i5-8365UE (15W) on-board processor (ULT), PoE option, 802.11a/b/g/n/ac Wi-Fi module, PCAP touch, 2M camera, microphone, 1*4GB DDR4 RAM, with AG, R10
AFL3-W19C-ULT5-i5/P/PC/4G-R10 Wide 18.5” 250cd/m² 1366x768 Panel PC with 8th generation 14nm Intel® Whiskey Lake Core™ i5-8365UE (15W) on-board processor (ULT), PoE option, 802.11a/b/g/n/ac Wi-Fi module, PCAP touch, 2M camera, microphone, 1*4GB DDR4 RAM, with AG, R10
AFL3-W22C-ULT5-i5/P/PC/4G-R10 Wide 21.5” 250cd/m² 1920x1080 Panel PC with 8th generation 14nm Intel® Whiskey Lake Core™ i5-8365UE (15W) on-board processor (ULT), PoE option, 802.11a/b/g/n/ac Wi-Fi module, PCAP touch, 2M camera, microphone, 1*4GB DDR4 RAM, with AG, R10
GPOE-PD-AT01-R10 PoE PD IEEE802.3af/at with PCIe Mini form factor, supports AFL3-W15C/W19C/W22C-ULT5, R10
GPOE-PD-BT01-R10 PoE PD IEEE802.3af/at/bt with PCIe Mini form factor, supports AFL3-W15C/W19C/W22C-ULT5, R10

选装信息
项目 AFL3-W15C-ULT5 AFL3-W19C-ULT5 AFL3-W22C-ULT5
面板式安装套件 AFL3PK-W15A-R10 AFL3PK-W19C-R10 AFL3PK-W19C-R10
壁挂式安装套件 AFLWK-19B
机架式安装套件 AFL3RK-W15B-R10 N/A N/A
手臂支架 ARM-11-RS/ARM-31-RS
桌面支架 STAND-A21-R10/ STAND-210-R11/STAND-A19-RS/STAND-C19-R10
磁卡阅读器 AFL3P-W10MSR-U-R10
条码扫描器 AFL3-2D-R11
RFID 读卡器（13.56 MHz MIFARE 类型，用于 ATO 组件） AFL3-MF-RFID-KIT02-R11 AFL3-MF-RFID-KIT02-R11 AFL3-MF-RFID-KIT02-R11
*操作系统：Win 10 IOT Enterprise (64 位) AFL3-W15C-ULT5-W10E64-V-R10

包装清单
项目 Part No. Q’ty Remark
圆头螺丝 44003-020041-RS 2 M2*4 圆头螺丝
44003-020041-RS 4 M2*4 圆头螺丝
盘头螺丝 44403-040061-RS 4 M4*6 盘头螺丝
固定支架 46003-009500-RS 2
电源线 32702-000400-200-RS 1
电源适配器 63040-010096-200-RS 1 输入: 90~264VAC; 96W, 输出: 12VDC; Din 4Pin 带锁
RJ-45 转 DB-9 COM 线缆 32005-004600-100-RS 1 300mm, 26AWG, (A) D-SUB 9 male, (B) RJ-45
