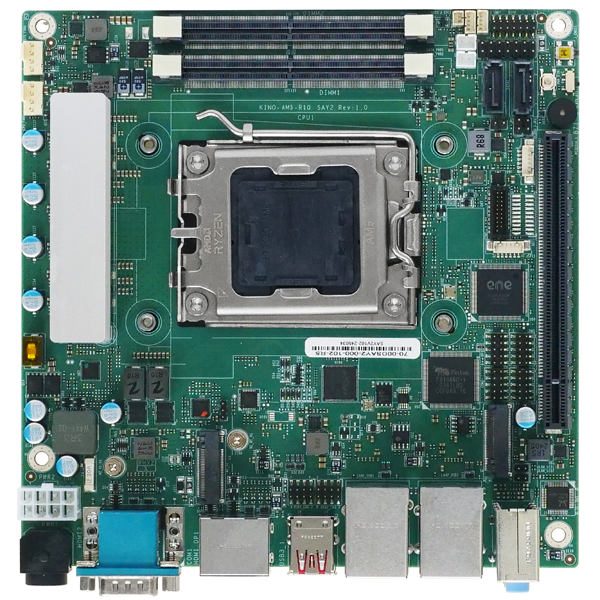

» Mini-ITX SBC支持AMD Socket AM5 for AMD Ryzen™ 7000 & 8000G & 9000 系列处理器
» 支持两个 262-pin 5200MHz 双通道 DDR5 SDRAM 无缓冲 DIMM，最高支持 64GB
» 通过 HDMI、DP 三重独立显示
» 支持双 Intel® I226V 2.5GbE 控制器
» 支持 PCIe Gen4 x16、M.2 M key和M.2 A key 扩展
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | Mini-ITX |
| 系统 | |
| CPU | AMD Socket AM5 for AMD Ryzen™ 7000 & 8000G & 9000 Series Desktop Processors |
| 芯片组 | AMD B650 |
| 内存 | Two 262-pin 5200 MHz Dual-Channel DDR5 SDRAM Unbuffered DIMMs supported up to 64GB |
| 散热方案/系统风扇 |
1 x CPU fan connector (1x4 pin) 1 x System fan connector (1x4 pin) |
| 物理特性 | |
| 尺寸 (LxWxH) (mm) | 170mm x 170mm |
| 净重 | GW: 1200g / NW: 700g |
| 存储 | |
| 存储 | 2 x SATA : 6Gb/s |
| I/O 接口 | |
| 显示输出 | 2 x HDMI™ : 高达 4096 x 2304 @30Hz |
| 1 x Display Port : 高达 4096 x 2304 @60Hz | |
| 网络 |
2 x LAN - LAN1: Intel® I226V 2.5GbE控制器 LAN2: Intel® I226V 2.5GbE控制器 |
| 音频 |
1 x HD Audio : Realtek ALC888S HD Audio codec 3 x Audio jacks (line-out, line-in, mic-in) on rear IO 1 x Front audio |
| I/O接口 | 1 x 外部RS-232/422/485 |
| 4 x 内部RS-232 : 2x5 pin, P=2.0 | |
| 1 x 内部RS-232/422/485 : 2x5 pin, P=2.0 | |
| 4 x 内部 USB 2.0 : 2x5 pin, P=2.0 | |
| 1 x DIO : 12位数字 I/O (2x7 pin) | |
| 2 x 外部 USB 3.2 Gen2x1 : Type-A, 10Gb/s | |
| 4 x External USB 3.2 Gen1x2 : Type-A, 5Gb/s | |
| 扩展 | 1 x PCIe x16 : PCIe x16 (Slot1) 带有Gen4 x16 信号 (Ryzen8000G PHX1 只有 x8 信号, PHX2 只有 x4 信号) |
|
1 x M.2(NGFF) - 1 x 2280 M.2 M key (PCIe Gen4 X 4) 1 x 2230 M.2 A key (PCIe Gen3 x1 &USB 2.0) (Ryzen8000G PHX2将禁用A key) |
|
| 电源 | |
| 电源功耗 |
12V@13.60A (AMD Ryzen™9 7900 @3.7GHz CPU 带有 Apacer D22.35305H.001 DDR5 5600 32G memory, 允许 EuP mode ) |
| 电源供电 | 支持 AT/ATX 模式 |
| 环境 | |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information
| KINO-AM5-R10 | Mini-ITX SBC with AMD Ryzen™ 7000 Series Desktop Processors,DDR5 SO-DIMM, Triple Display,Dual Intel 2.5GbE,USB3.2,M.2,RoHS |
|---|
Package Contents
| Package Content |
|
|---|
