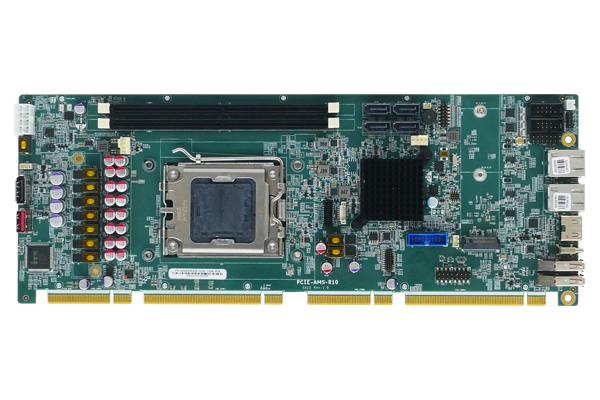

» 全尺寸 PICMG 1.3 主板支持 AMD 7000 & 8000G PHX1 系列处理器
» 支持两个 288-pin 5200 MHz 双通道 DDR5 DIMMs，支持高达 64GB
» 支持 DisplayPort 1.4 和 HDMI™ 显示
» 支持双路 Intel® I226V 2.5GbE 控制器
» 使用全尺寸 PICMG1.3 CPU 板进行灵活扩展
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | Full Size Single Board Computer |
| 系统 | |
| CPU | AMD Socket AM5 for AMD Ryzen™ 7000 & 8000G PHX1 Series Desktop Processors |
| 芯片组 | AMD A620 |
| 内存 | 双槽 288-pin 5200 MHz 双通道 DDR5 SDRAM 无缓冲 DIMMs，支持高达 64GB |
| 散热方案/系统风扇 |
1 x CPU 风扇接口 (1x4 pin) 2 x 系统风扇接口 (1x4 pin) |
| 物理特性 | |
| 尺寸 (LxWxH) (mm) | 338 mm x 126 mm |
| 净重 | GW:1000g / NW:500g |
| 存储 | |
| 存储 | 4 x SATA : 6Gb/s (支持RAID 0/1/10) |
| I/O 接口 | |
| 显示输出 | 1 x HDMI™ : 4K @30Hz |
| 1 x Display Port : internal 180° DP 1.4, 4K @60Hz | |
| 网络 |
2 x LAN - LAN1: Intel® I226V 2.5GbE 控制器 LAN2: Intel® I226V 2.5GbE 控制器 |
| I/O接口 | 2 x 内部RS-232/422/485 : 2x5 pin, P=2.54 |
|
8 x 内部 USB 2.0 - 4 x USB 2.0 (2x4 pin, P=2.54) 4 x USB 2.0 to the backplane |
|
| 1 x DIO : 12位数字 I/O (2x7 pin) | |
|
3 x 外部 USB 3.2 Gen2x1 - 2 x USB 3.2 Gen2 (Type-A) 1 x Type C (10Gb/s) |
|
| 1 x Internal USB 3.2 Gen2x1 : 10Gb/s, internal Type A | |
| 2 x Internal USB 3.2 Gen1x2 : 5Gb/s, 2x10 pin | |
| 扩展 |
1 x PCIe x16 : 信号通过金手指至底板 (支持 x16, 或 x8 + x8, 或 x4 + x4 + x4 + x4) |
|
4 x PCIe x1 : 信号通过金手指至底板 (支持1 x4, 或 4 x1) |
|
|
1 x M.2(NGFF) : M.2 M Key (2242/2280, PCIe Gen4 x4) 支持 NVMe |
|
| 电源 | |
| 电源供电 | 支持 AT/ATX 模式 |
| 环境 | |
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
Ordering Information
| PCIE-AM5-R10 | Full-size PICMG 1.3 CPU Card supports AMD Ryzen™ 7000 Series Desktop Processors,DDR5 SO-DIMM, Triple Display,Dual Intel 2.5GbE,USB3.2,M.2,RoHS |
|---|
Package Contents
| Package Content |
|
|---|
