» High-Performance Intel® Core™ Ultra Processors (Series 2)
» 支持4个 288-pin 5600 MHz Dual-Channel DDR5 SDRAM Unbuffered, Clocked Unbuffered DIMM 高达 192GB
» HDMI™, DP 和 USB4 四重独显
» 支持两个 Intel® I226V/I226LM 2.5GbE controller
» 支持 PCIe Gen4 x1, PCIe Gen4 x4, PCIe Gen5 x16 和 M.2 M key 扩展
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | ATX |
| 系统 | |
|---|---|
| CPU | High-Performance Intel® Core™ Ultra 处理器 (Series 2) (up to 125W TDP CPU) |
| 芯片组 | Intel® Q870 |
| 内存 | 四个 288-pin 5600 MHz Dual-Channel DDR5 SDRAM Unbuffered, Clocked Unbuffered DIMM |
| 内存上限 | 高达 192GB |
| 散热方案/系统风扇 | 1 x CPU fan connector (1x4 pin) 2 x System fan connector (1x4 pin) |
| 物理特性 | |
|---|---|
| 尺寸 (LxWxH) (mm) | 244mm x 305mm |
| 净重 | GW: 1200g / NW: 700g |
| 存储 | |
|---|---|
| 存储 | 4 x SATA : 6Gb/s (RAID 0/1/5/10 supported) |

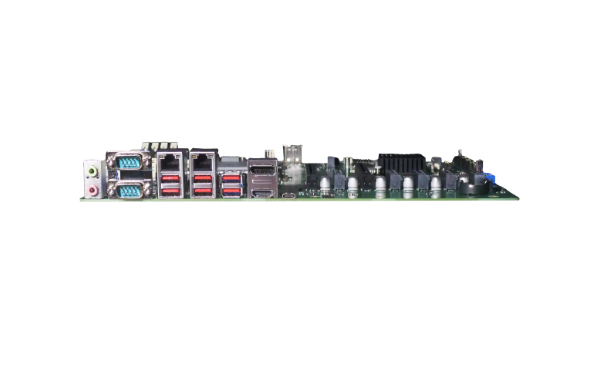

| I/O 接口 | |
|---|---|
| 显示输出 | 1 x HDMI™ : 高达 4K@30Hz |
| 2 x Display Port - 1 x DP1.4 (高达 4K@60Hz) 1 x DP1.4 (高达 4K@60Hz) 内部 |
|
| 1 x USB4 : up to 4K@60Hz | |
| 网络 | 2 x LAN - LAN1: Intel® I226-LM 2.5GbE 控制器 LAN2: Intel® I226-V 2.5GbE 控制器 |
| 音频 | 1 x HD Audio : Realtek ALC888S HD codec 2 x Audio Jack (Line-out, Mic-in) on rear IO 1 x Analog audio (2x5 pin) |
| I/O接口 | 2 x 外部RS-232/422/485 : RS-485 支持 AFC |
| 4 x 内部RS-232 : 2x5 pin, P=2.54 | |
| 4 x 内部 USB 2.0 : 2x4 pin, P=2.54 | |
| 2 x 内部 USB 3.2 Gen1x1 : 2x10pin, P=2.00 (5Gb/s) | |
| 1 x DIO : 12位数字 I/O (2x7 pin) | |
| 6 x 外部 USB 3.2 Gen2x1 : Type-A, 10Gb/s | |
| 1 x Internal USB 3.2 Gen2x1 : Type-A, 10Gb/s | |
| 扩展 | 2 x PCIe x16 : PCIe x16 (Gen5 x 8) |
| 4 x PCIe x4 : PCIe Gen4 x4 | |
| 1 x PCIe x1 : PCIe Gen4 x1 | |
| 2 x M.2(NGFF) : M Key (2280, PCIe x2) NVMe support | |
| 电源 | |
|---|---|
| 电源功耗 | 3.3V@5.21A, 5V@11.59A, 12V@5.68A, 5Vsb@0.95A (Intel® Ultra 9 285 with DDR5 6400MHz CUDIMM 16GB memory) |
| 电源供电 | ATX/AT power supply Support AT/ATX mode ErP/EuP Compliant |
| 环境 | |
|---|---|
| 操作温度 | -10°C ~ 60°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~ 95%, 无冷凝 |
