» LGA socket 支持 zhaoxin KX-7000 系列处理器
» 支持 4 x 4800 MHz Dual-Channel DDR5 SDRAM Unbuffered DIMMs ( 支持 ECC & non-ECC )
» 支持 Motorcomm YT6801 GbE 控制器
» 支持 PCIe Gen4 x16, PCIe Gen3 x4, PCIe Gen3 x1 和 M.2 M key 扩展
Hardware Spec.
| 尺寸类型 | |
|---|---|
| 尺寸类型 | Micro-ATX |
| 系统 | |
|---|---|
| CPU | LGA socket 支持 zhaoxin KX-7000 系列处理器 (高达 80W TDP CPU) |
| 内存 | 4 x 4800 MHz Dual-Channel DDR5 SDRAM Unbuffered DIMMs (支持 ECC & non-ECC) |
| 散热方案/系统风扇 | 1 x CPU 风扇接口 (1x4 pin) 1 x System 风扇接口 (1x4 pin) |
| 物理特性 | |
|---|---|
| 尺寸 (LxWxH) (mm) | 244mm x 244mm |
| 净重 | GW: 1200g / NW: 700g |
| 存储 | |
|---|---|
| 存储 | 2 x SATA : 6Gb/s |

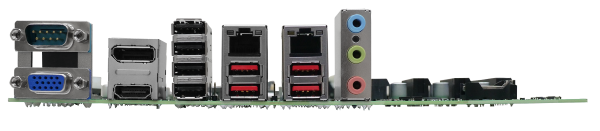

| I/O 接口 | |
|---|---|
| 显示输出 | 1 x VGA : 1920 x 1080 @60Hz |
| 1 x HDMI™ : 2.0 (4K@60Hz) | |
| 1 x Display Port : 1.2a (4K@60Hz) | |
| 网络 | 2 x LAN - LAN1: Motorcomm YT6801 GbE 控制器 LAN2: Motorcomm YT6801 GbE 控制器 |
| 音频 | 描述: 2 x Audio Jack (Line-out, Mic-in), 1 x Analog audio (2x5 pin) |
| I/O接口 | 1 x 外部RS-232/422/485 |
| 1 x 内部RS-232/422/485 : 2x5 pin, P=2.54 | |
| 4 x 外部 USB 2.0 : Type-A | |
| 4 x 外部 USB 3.2 Gen1x1 : Type-A (5Gb/s) | |
| 6 x 内部 USB 2.0 : 2x4 pin, P=2.54 | |
| 1 x DIO : 12位数字 I/O (2x7 pin) | |
| 1 x I²C : 1x4 pin | |
| 扩展 | 1 x PCIe x16 : PCIe Gen4 x8 信号 |
| 1 x PCIe x4 PCIe Gen3 x4 | |
| 2 x PCIe x1 PCIe Gen3 x1 | |
| 1 x M.2(NGFF) : M Key 2280 (PCIe Gen4 x2 信号) | |
| Other Features | |
|---|---|
| TPM | 1 x TPM 2 x 10 pin |
| 电源 | |
|---|---|
| 电源功耗 | 3.3V@1.36A, 5V@8.03A, 12V@6.4A, 5Vsb@0.08A (搭载 ZHAOXIN Kaixian KX-7000 3.0GHz 处理器，配备 DDR5 4800MHz U-DIMM 16GB 内存, EUP mode enabled) |
| 电源供电 | ATX/AT 电源架构 支持 AT/ATX 模式 符合 ErP/EuP 规范 |
| 环境 | |
|---|---|
| 操作温度 | 0°C ~ 55°C |
| 存储温度 | -30°C ~ 70°C |
| Humidity | 5% ~95%, 无冷凝 |
| Watchdog Timer | |
|---|---|
| Watchdog Timer | 软件可编程支持 1~255 秒系统复位 |
